刚性联轴器注意事项

使用注意事项

刚性联轴器，是使用精密车床，采用两轴同时加工的（同孔径、不同孔径都可）方式制作的联轴器。夹紧型是通过热处理清除内部的应变力后，进行切削、切槽加工，保持了同心精度。但即便这样，在组装时也必须特别注意保持同心高精度，并尽量控制轴制动。

●组装状态下的径向偏差和角向偏差的检查方法（参照图1）

将已组装好的组件的轴（1）放置在V形块上，缓慢转动，用试验指示器测定轴（2）的外周偏斜。

例如：当A点的偏斜是0.04时，径向偏差为0.02.

然后，如果B点（偏离A点L的位置）的外周偏斜值是0.16，L为100，则角向偏差a为：

●组装注意事项（定位螺丝固定式）

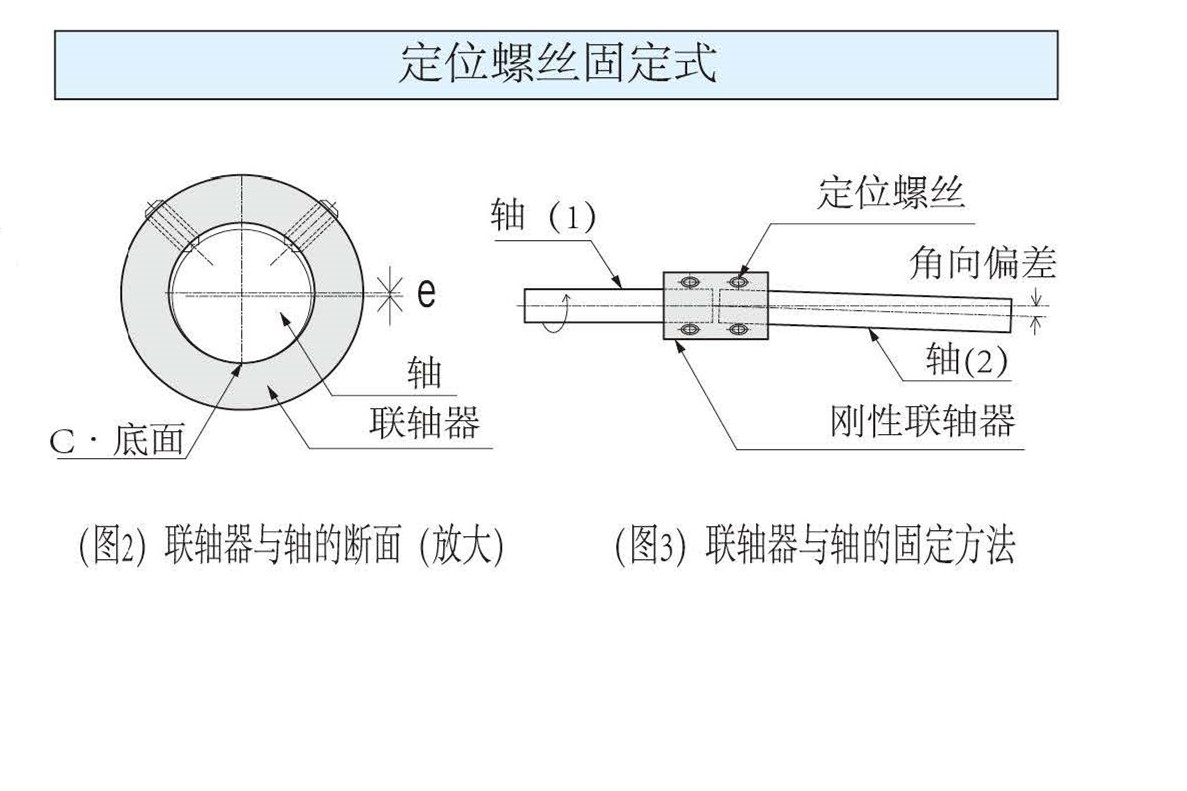

参照（图2）

●嵌合部请清洗并清除脏污

●请轻轻转动轴或联轴器，将左右倾斜的2个定位螺丝交替、均等地拧入，使得轴牢牢固定在C·地面上。

●请组装时注意保持轴（1）与轴（2）在一条直线上，没有角向偏差。

如果象（图3）那样在有角向偏差的状态下拧紧，则完全无法修正。

●当轴的材质为柔软的塑料或铝合金时，千万不要将定位螺丝强力拧紧。否则，轴会弯曲变形产生角向偏差。

●组装注意事项（夹紧螺丝固定式）

参照（图4）

●嵌合部请清洗并清除脏污

●请一边轻轻转动轴或联轴器，一边将加紧螺丝一点一点拧紧。

联轴器的孔径与轴的外周一致，径向偏差e为0。这是夹紧型联轴器的特点。

●请组装时注意保持轴（1）与轴（2）在一条直线上，没有角向偏差。

如果象（图5）那样在有角向偏差的状态下拧紧，则完全无法修正。
