详谈膜片联轴器的机械原理

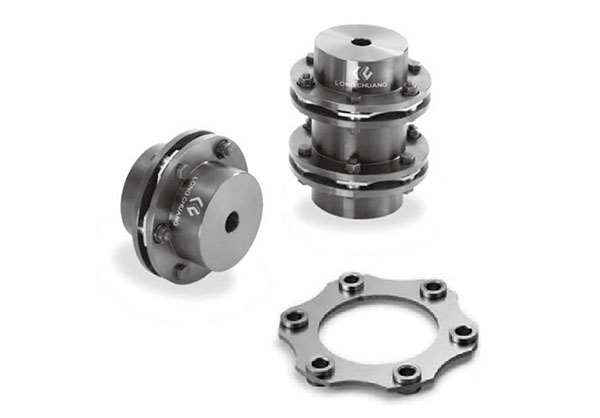

膜片联轴器是由膜片与两半联轴器用螺栓交错或是其他方式链接的，每一组的膜片都是由数片叠集而成，膜片又分为连杆式和不同形状的整片式。另外膜片联轴器主要依靠膜片的弹性变形来补偿两轴的位移，这是一种属于高性能的挠性联轴器，膜片联轴器无需润油、结构紧凑、使用寿命长、强度高并且无旋转间隙，不会受到温度和油污的影响，具有耐酸、耐碱防腐蚀等特点，所以非常适用于高温、高速、有腐蚀介质工况环境的轴系传动。那么关于膜片联轴器的机械原理大家又知道多少呢？现在就让小编为大家分析一下。

1、安装膜片联轴器前应首先检查原动机

查看工作机两轴是否同心，两轴表面有没有有包装纸或是碰伤，膜片联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如果发现有这些问题应将轴、半联轴节清理干净，碰伤处则用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时，让原动机和工作机端半联轴节长度小于其轴伸长度10—30mm为好。

2、为了便于安装膜片联轴器

最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。检测膜片联轴器两半联轴节之间的距离：沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值，及加长段与两个膜片组实测尺寸之和，两者误差控制在0—0.4mm范围之内。

3、膜片联轴器找正

用百分表检测两半联轴节法兰盘端面和外圆跳动，当法兰盘外圆小于250mm时跳动值应不大于0.05mm；当法兰盘外圆大于250mm时，跳动值应不大于0.08。

4、安装膜片联轴器螺栓

把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母，用扳手将螺母把紧。如安装不适或拆除更换，又不损伤轴及半联，安装完毕后，转动自如无别劲为好。

5、膜片联轴器操作工须知

轴器在启动设备前应先检查膜片联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。
