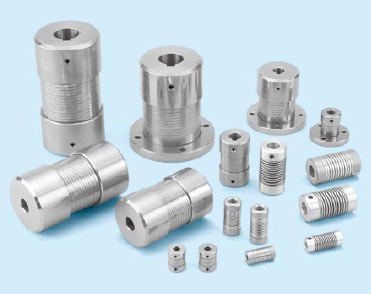

BAUMANN FLEX 日本三木联轴器

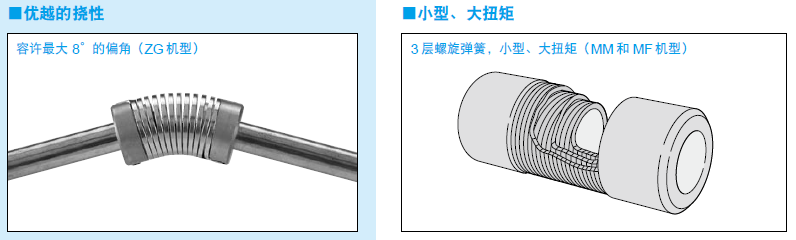

■小型、大扭矩（MM/MF 机型）

通过3 层螺旋结构实现小型、大扭矩。

■优越的挠性（LM 机型）

可容许最大4.5mm 偏心，14°偏角。

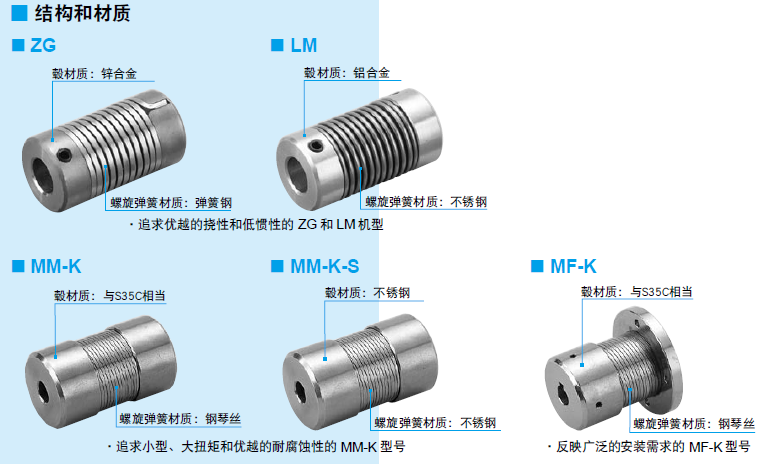

■优越的耐腐蚀性（MM-K-S 型号）

全不锈钢制造，可在任何环境中使用。

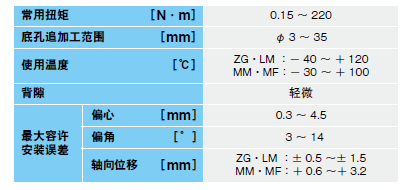

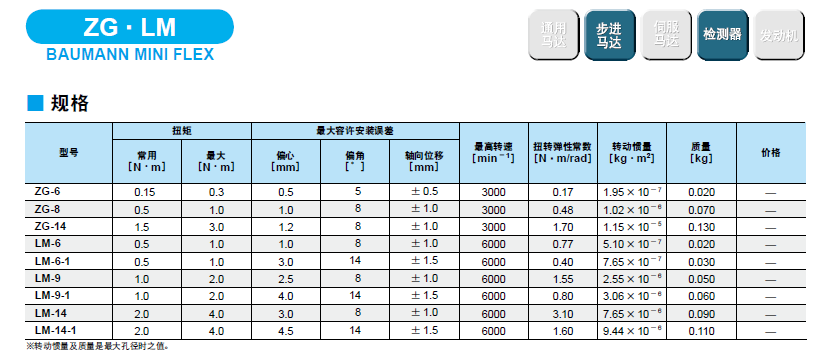

设计方面的确认事项

· 安装和拆卸时，请不要施加过大的弯曲载荷、拉伸载荷、压缩载荷。

· 产品具有优越的耐水、耐油、耐药品性，但在极端环境中使用可能发生故障，因此在探讨使用环境时，请向本公司洽询。

· 如果转速超过2000min–1，请在定心时保证容许安装误差低于50%。

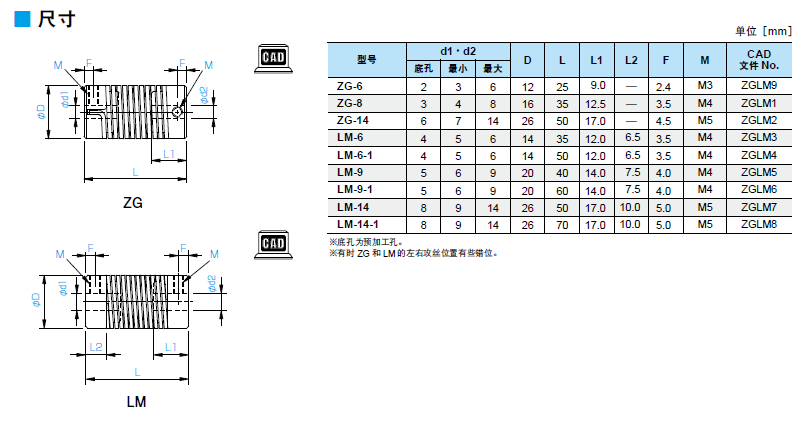

标准孔加工规格

本公司库存品只加工底孔后，但也可进行孔加工。

· 本公司加工下述规格尺寸。

· 在本公司加工孔时，紧定螺丝的位置不在同一平面上。

· 紧定螺丝为产品的附属品。

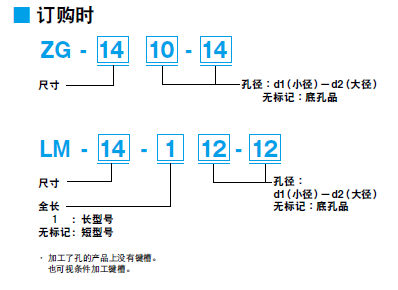

· 订购时，请按如下所示予以注明。

　例）AL-050　12H-14N

选型步骤

❶ 由驱动机的输出容量（P）和联轴器的使用转速（n）求出对联轴器施加的扭矩（Ta）。

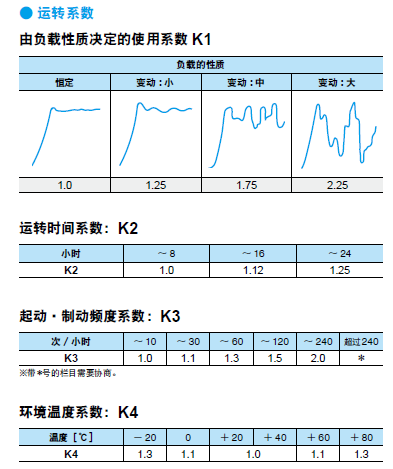

❷ 根据使用条件，运转条件等确定负载条件系数K（1、2、3、4），求出施加在联轴器上的补偿扭矩（Td）。

Td［N ･m］＝ Ta・K1・K2・K3・K4

K1：取决于负载性质的用途系数

K2：取决于运转时间的补偿系数

K3：起动和制动频率系数

K4：取决于环境温度的补偿系数

❸ 请选择联轴器的常用扭矩（Tn）大于补偿扭矩（Td）的尺寸。

Tn ≧ Td

❹ 请选择联轴器的最大扭矩（Tm）大于由驱动机、从动机或由两者产生的峰值扭矩（Ts）的尺寸。最大扭矩是可以暂时施加的扭矩，在一天运转8小时的情况下，最高为10 次左右。

Tm ≧ Ts × K4

❺ 如果所需的轴径超过选择尺寸的最大孔径，请选择与之相应的联轴器。
