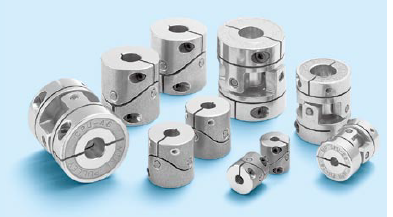

日本三木PARAFLEX 联轴器

■刚性高，背隙极小

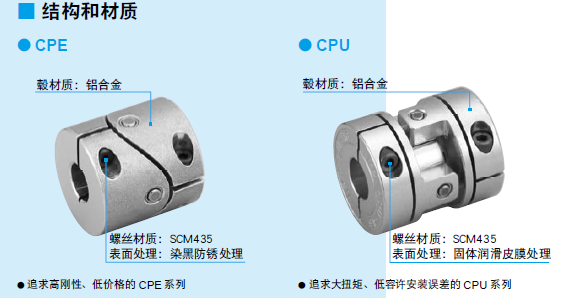

各构成部件的刚性非常高，高精度的销和干式轴承（Dry Metal）使得

背隙极小。

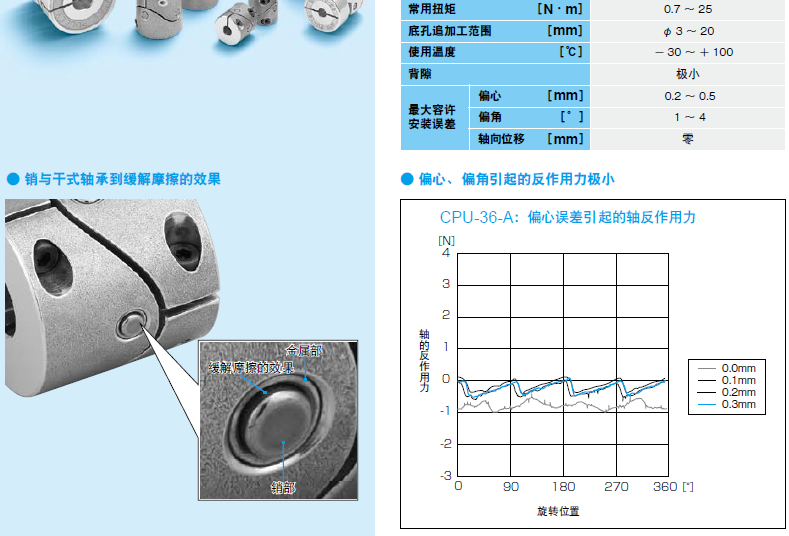

■轴的反作用力极小

采用万能方式，安装误差引起的轴的反作用力极小。

■缓解摩擦的效果

销和干式轴承（Dry Metal）的摩擦面滑动具有缓解摩擦的效果。

■符合RoHS 标准

符合欧盟颁布的有关禁止使用汞、铅等6 种物质限制有害化学物质的“RoHS”标准。

设计方面的确认事项

· CPU 机型容许最大偏角4°，但如果重视等速性能，请控制在1.5°以内。

1.5°时的角速度比为1.0007；

· 由于结构原因，CPE、CPU 机型不能吸收轴向位移，请在使用中避免承受轴向位移；

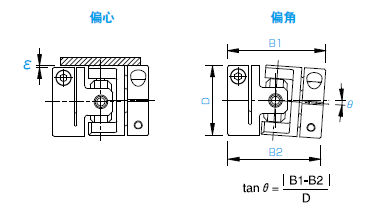

· 关于CPE、CPU 机型的定心，请按右图所示的方法确认，调节到容许值以内。

使用方面的注意事项

安装

❶ 请松开联轴器的夹紧螺栓。

❷ 请确认对应装配轴上有无垃圾和油污粘附；如有，请用布等擦拭干净。

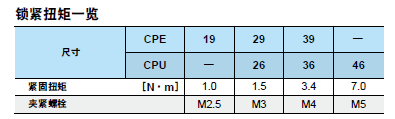

❸ 在将联轴器插入对应装配轴后，请用扭矩扳手切实紧固夹紧螺栓

选型顺序

❶ 请根据发动机的输出功率P 和联轴器的使用转速n 计算施加在联轴器上的扭矩Ta；

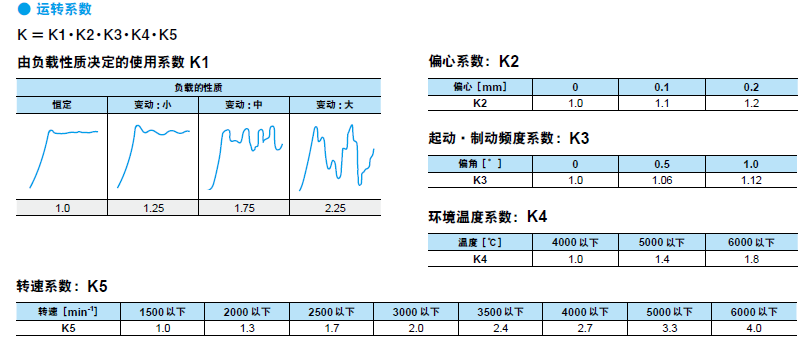

请根据使用条件、运转条件等决定运转系数k，计算施加在联轴器上的补偿扭矩Td；

Td［N ･m］＝ Ta・K1・K2

❸ 请在选择尺寸时保证联轴器的常用扭矩Tn 大于补偿扭矩Td；

Tn ≧ Td
