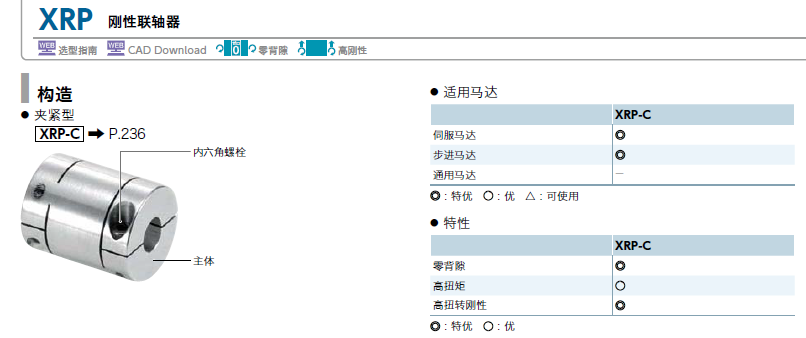

日本NBK刚性联轴器

● 高精度刚性联轴器。

● 追求极致的同轴度、轴孔径、振幅等。

● 所有产品出厂时均随附检查报告单。

● 轻量、极小的惯性力矩。高响应性。

● 轴连接结构考虑了旋转平衡，不平衡性极小。

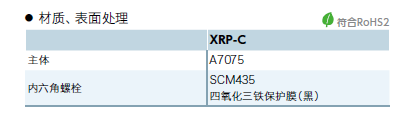

● 采用铝合金中强度最高的超硬铝（A7075）。

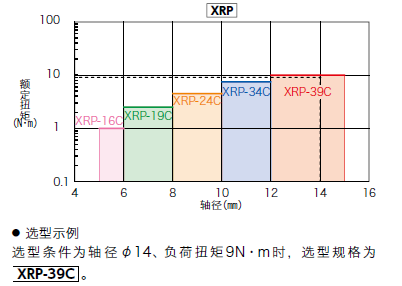

■ 选型

● 根据轴径、额定扭矩选型

轴径和额定扭矩交差区域为选型规格。

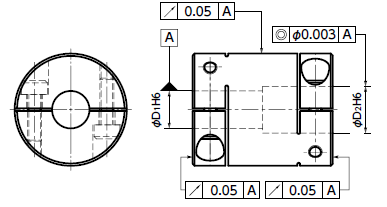

● 执着于追求高精度

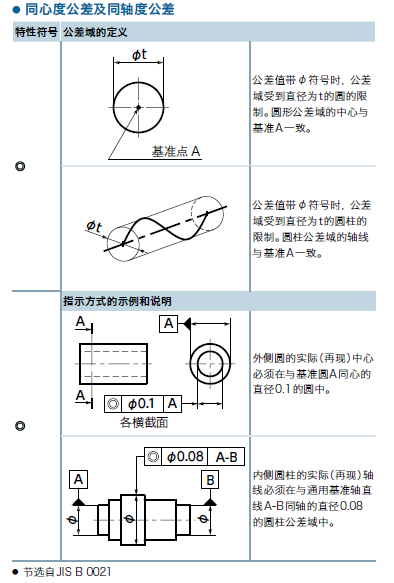

● 两轴孔的同轴度为3μm以下。

● 轴孔径的公差为H6。

● 外周、端面相对于轴孔的振动在50μm以下。

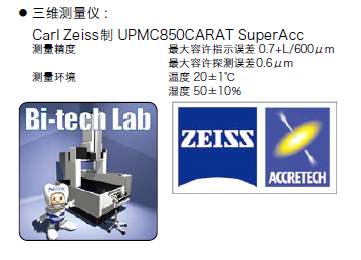

● 通过全检保证精度

● 在恒温恒湿环境下检查。

● 检查项目：

轴孔径D1及D2

轴孔D1和D2的同轴度

外周、端面相对于轴孔的振动

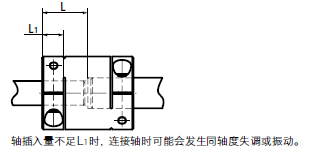

● 关于轴插入量

轴插入量请控制在L1（夹紧部）以上、L以下。

用于维持高精度的轴插入量，请尽量以L尺寸为准。

但是请注意确保两轴端不接触。

轴的插入两不到L1时，连接轴时可能会产生同轴度偏差或震动。

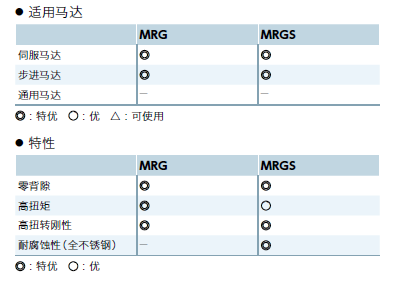

● 刚性型联轴器。

● 轻量、极小的惯性力矩。高响应性。

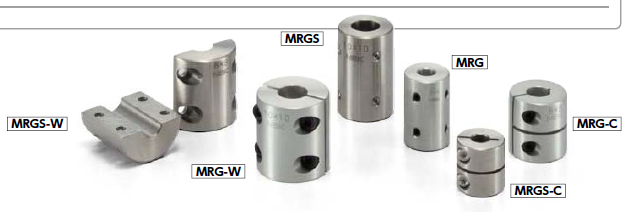

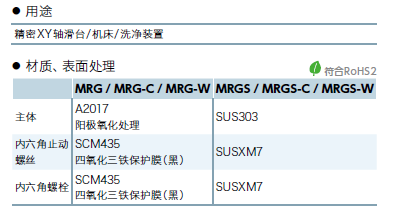

● 有铝合金制、全不锈钢制2种类型。

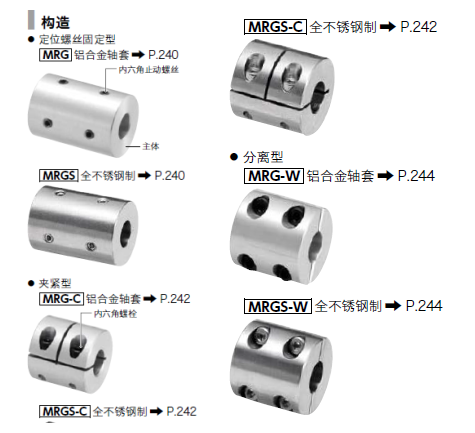

● 有定位螺丝固定型、夹紧型、分离型3种连接方法。

● 增加了外径为φ40 - φ65尺寸的产品。

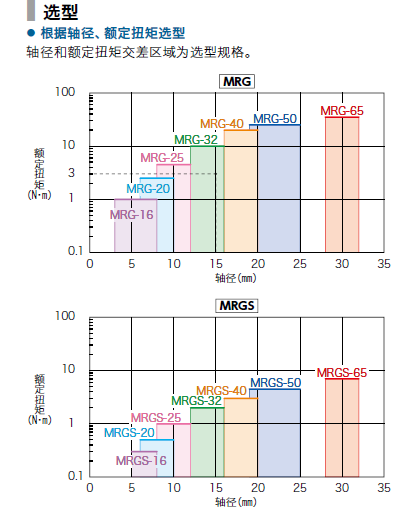

● 选型示例

选型条件为轴径φ15、负荷扭矩3N·m 时， 选型规格为MRG-32

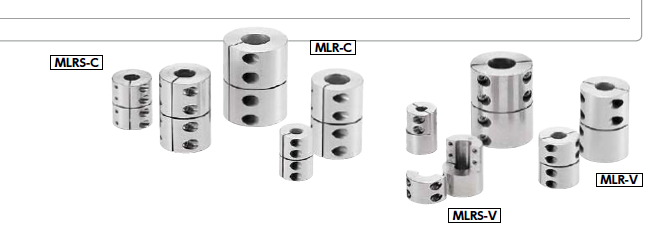

● 加长型刚性联轴器。

● 轴也可用作连接接头。

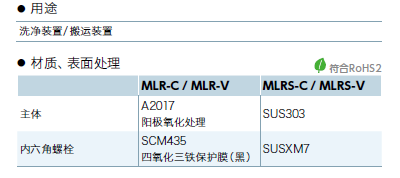

● 有铝合金制、不锈钢制2种类型。

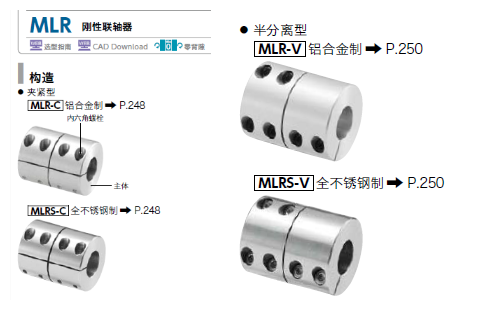

● 有夹紧型和半分离型两种。

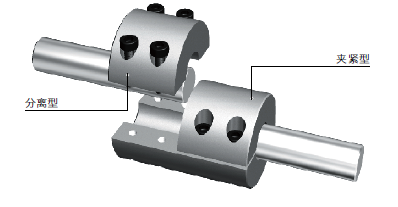

● 半分离型

半分离型是1个轴套为夹紧型、另1个轴套为分离型的连接方法。可在夹紧侧连接1个轴的状态下，在分离侧安装、拆卸另1个轴，因此提高了组装的操作性。

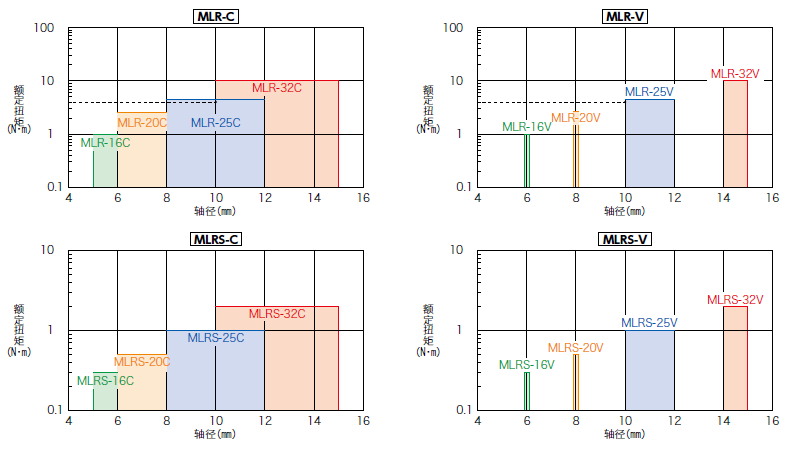

■ 选型

● 根据轴径、额定扭矩选型

轴径和额定扭矩交差区域为选型规格。

● 选型示例

选型条件为轴径φ10、负荷扭矩4N·m 时， 选型规格为MLR-25C 或MLR-25V 。
