NBK全系列波纹管型挠性联轴器介绍

● 本产品为波纹管型挠性联轴器。

● 这种波纹管允许出现偏心量、偏角量、轴向偏差。

● 产品采用不锈钢材质制成。

这是20℃时静态扭转刚性数值为100%时的数值。

温度对MBB 扭转刚性的影响很小，对响应性的影响极小。

如果联轴器在高温下使用，考虑到热胀冷缩的影响，联轴器会出现延长或弯曲现象，请注意误差调整。

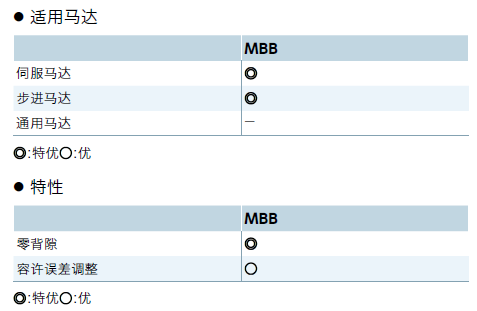

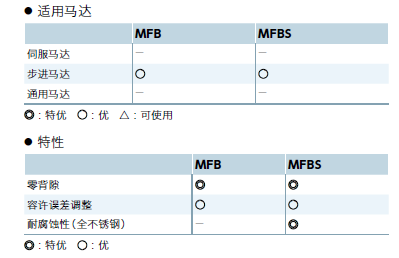

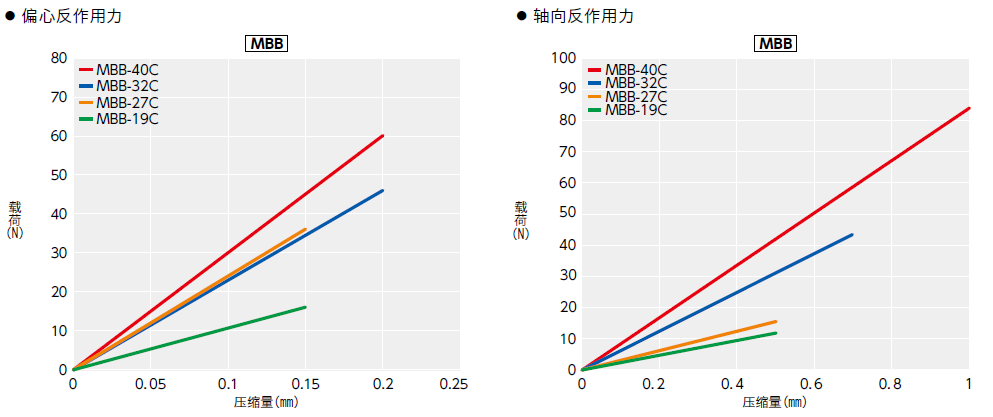

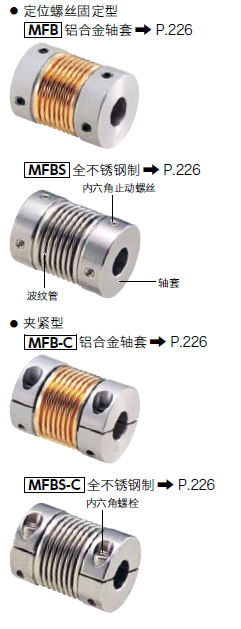

波纹管型的挠性联轴器。

● 波纹管容许有偏心、偏角、轴向偏差。

● 即使有误差也能等速旋转。

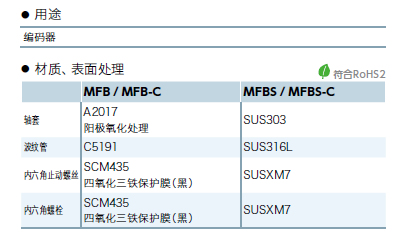

● 波纹管有磷青铜制及不锈钢制2种。

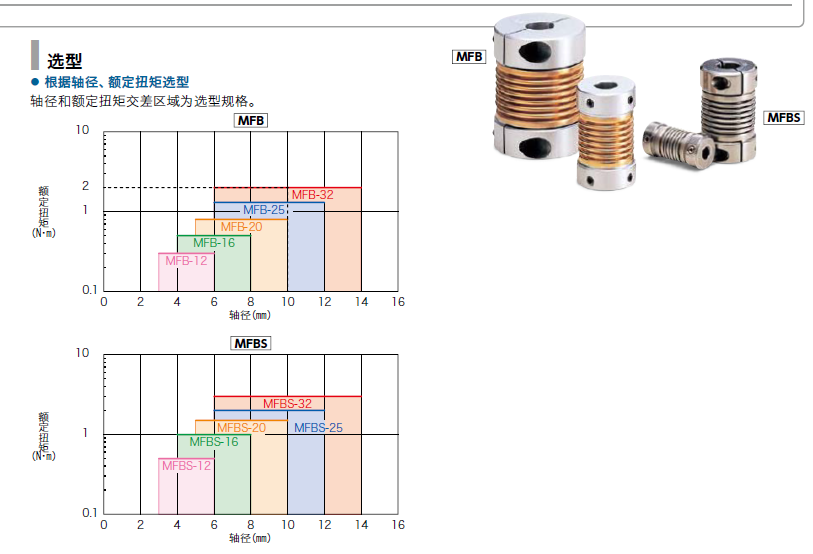

● 选型示例

选型条件为轴径φ10、负荷扭矩2N·m时， MFB 的选型规格为MFB-32 。

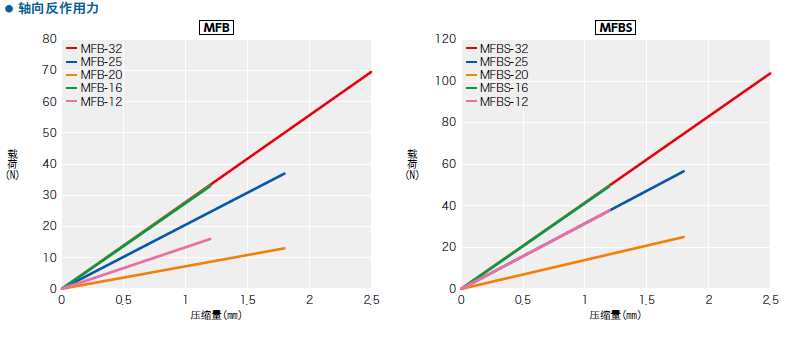

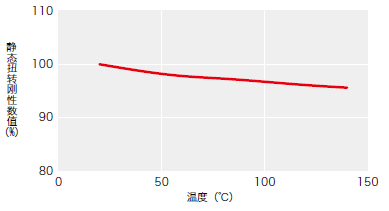

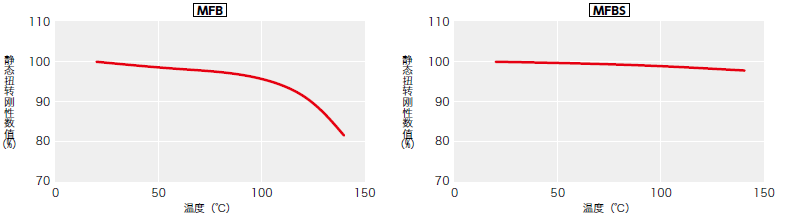

温度引起的静态扭转弹簧常数的变化

以20℃时静态扭转刚性数值为100％时的值。

MFB MFBS 的扭转刚性很少因温度而产生变化， 响应性变化极少。但在高温下使用时， 请注意轴因热膨胀而出现的伸长或弯曲所引起的误差。

可传递摩擦力矩

表所示尺寸中轴的可传递摩擦力矩小于MFBS-C 的额定扭矩， 请注意。

● 轴尺寸容许偏差为h7、硬度为34 - 40HRC、螺丝紧固扭矩为MFBS-C 尺寸表中的试验值。

● 波纹管型的挠性联轴器。

● 波纹管的波峰及谷底通过特殊的高精度焊接方式接合。

● 采用高精度成型的薄壁金属板，容许有较大的误差调整量。

● 即使有误差调整量也能等速旋转。

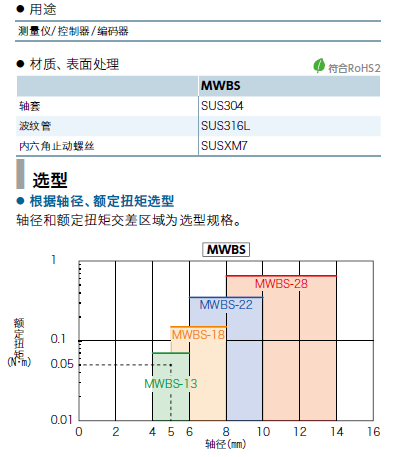

● 选型示例

选型条件为轴径φ5、负荷扭矩0.05N ·m时，MWBS 的选型规格为MWBS-13 。

● 温度引起的静态扭转弹簧常数的变化

以20℃时静态扭转刚性数值为100％时的值。

MWBS 的扭转刚性很少因温度而产生变化， 响应性变化极少。但在高温下使用时， 请注意轴因热膨胀而出现的伸长或弯曲所引起的误差。

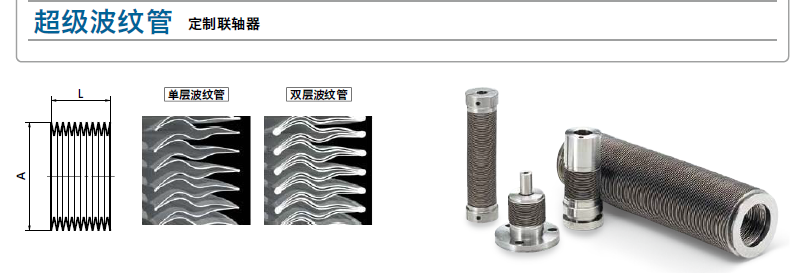

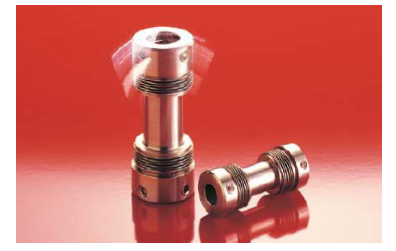

● 可定制高精度焊接波纹管联轴器。

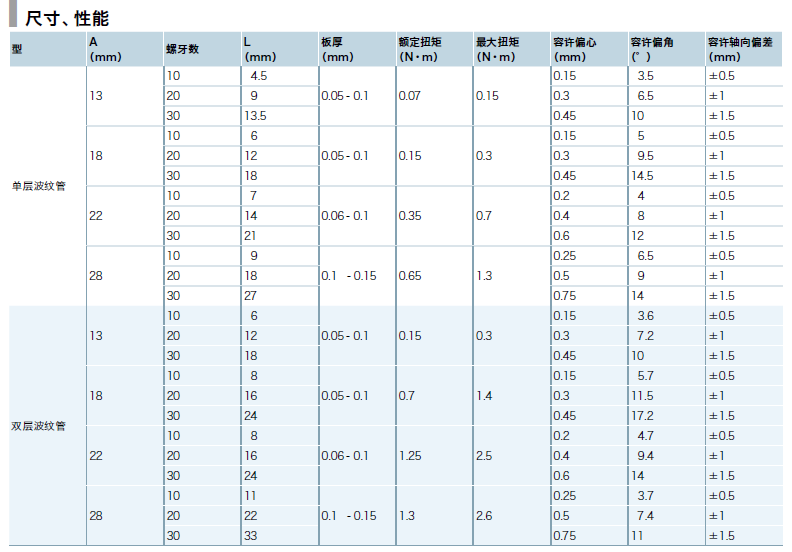

● 尺寸、性能表所示为超级波纹管联轴器特有的性能的一部分。性能根据所用波纹管的类型、外径、螺牙数、板厚而定。
