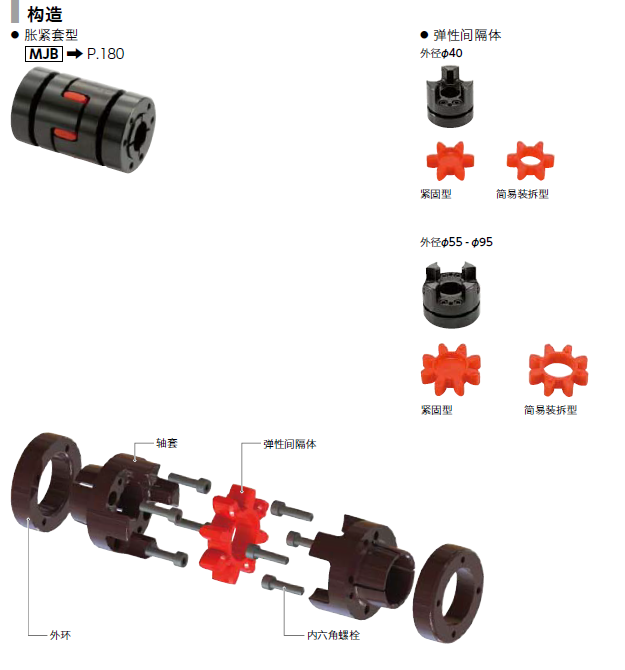

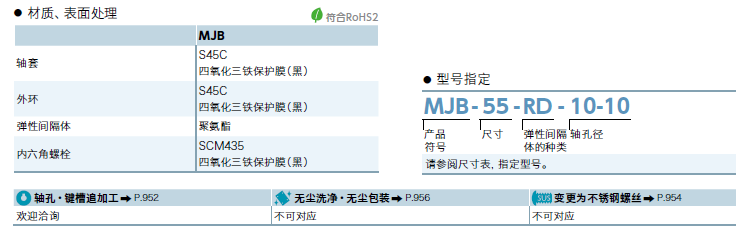

MJB梅花型胀紧套型联轴器图文解说

● 梅花型挠性联轴器。

● 高扭矩的传动性能优越，最适用于机床的主轴。

● 优异的弹性效果，可吸收振动、偏心及偏角。

● 具有电绝缘性。电阻值：2MΩ以上。

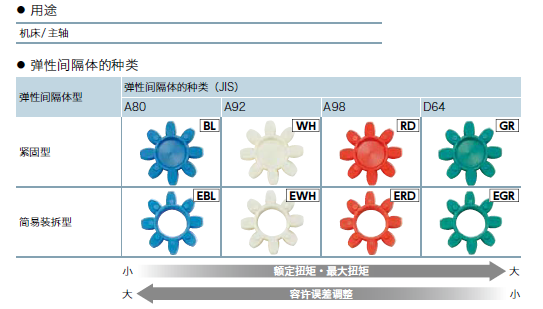

● 弹性间隔体的硬度有4种。请根据使用条件选择扭矩、误差调整量等。

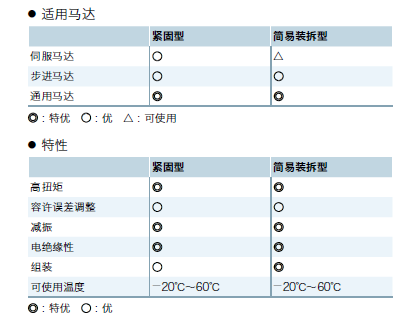

● 紧固型可通过弹性间隔体的减振性提高伺服马达的增益，实现超过膜片型联轴器的高响应运行。

● 简易装拆型可顺利地组装、拆分轴套与弹性间隔体。可减少装置的组装、维护时间。

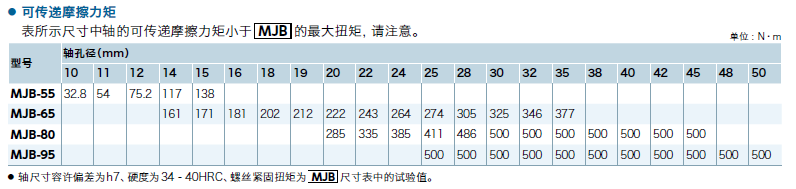

■ 选型

● 根据轴径、额定扭矩选型

轴径和额定扭矩交差区域为选型规格。

● 选型示例

选型条件为轴径φ18、负荷扭矩16N·m时， MJB-＊＊-BL

MJB-＊＊-EBL 的选型规格为MJB-55-BL MJB-55-EBL 。

● 安装、拆卸

● 安装

①请清洗轴套、外环、轴的嵌合面。

②在表面薄薄地涂抹一层轻油。钼系油会明显降低结合力，

请避免使用。

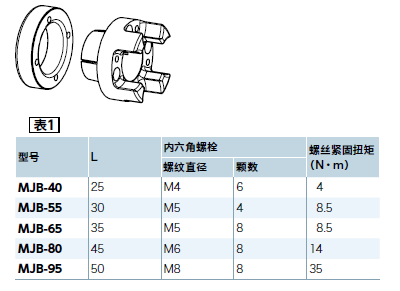

③轴应插入到轴套的L尺寸处。➡ 表1

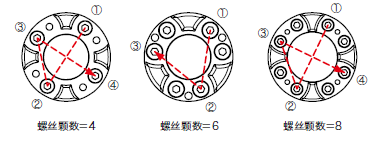

④用表1 中所示螺丝紧固扭矩50%的扭矩， 按照图1 所示的顺序， 将对角线上的内六角螺栓各紧固一次。

⑤ 按照与④ 相同的顺序， 用表1 中所示螺丝紧固扭矩100％的扭矩， 将对角线上的内六角螺栓各紧固一次。

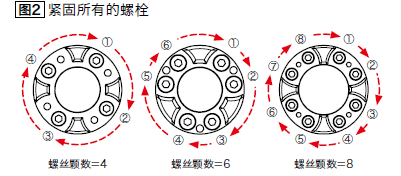

⑥用表1 中所示螺丝紧固扭矩100%的扭矩， 按照图2 所示的顺序， 紧固所有的内六角螺栓。

⑦重复⑥的操作， 直到所有的内六角螺栓紧紧固定。参考标准是， 紧固时内六角螺栓的转动量在20°以下。

紧固时请务必使用扭矩扳手。

● 拆卸

①请将轴套与弹性间隔体分开。

②确认没有受到扭矩和轴向负载的作用， 然后完全松开所有的内六角螺栓并拔出。

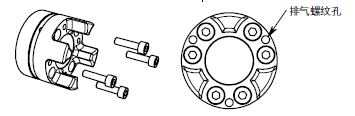

③将在②中拔出的内六角螺栓插入排气螺纹孔， 然后逐渐同样拧紧， 以免发生紧固不均。

④重复③的操作后， 紧固扭矩将极端变小。锥面的阻力消失，结合状态分开， 此时请从轴上拆下联轴器。

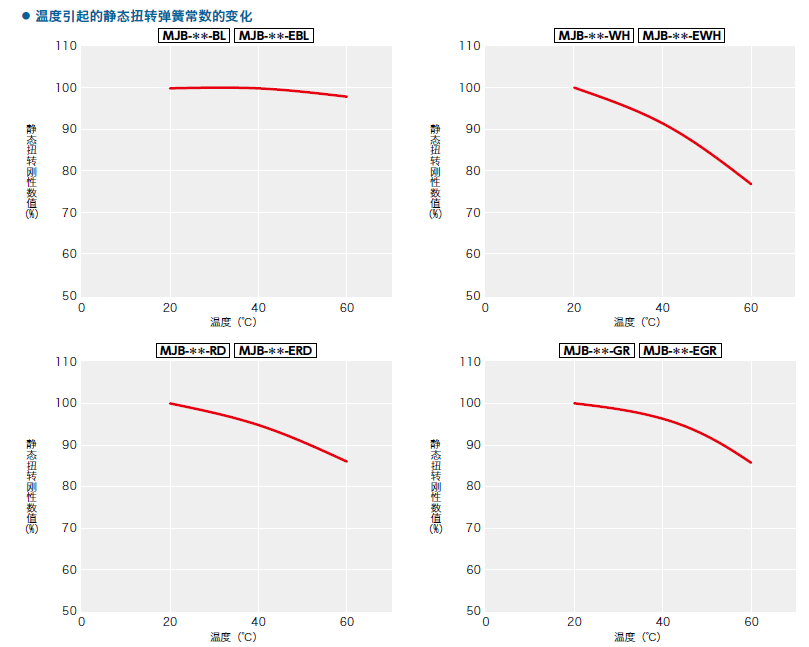

以20℃时静态扭转刚性数值为100％时的值。

使用温度范围内的扭转刚性变化情况如图表所示。

使用时，请注意响应性的下降。
