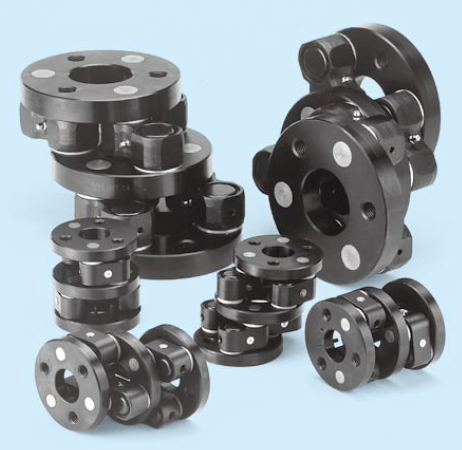

日本三木SCHMIDT 联轴器

文章来源:上品机电 浏览次数:1084时间:2018-01-20

1

■轴可平行移动

无论是停转时还是带负载运转中,驱动轴和从动轴都可在位移范围内自

由移动。

■吸收摇动

吸收驱动侧、从动侧的径向摇动。

■节约空间

组合传统的万向接头和花键,可缩短轴向,并获得大的偏心量。

■误差小

基本上不存在角速度和传递扭矩的波动、背隙。

2

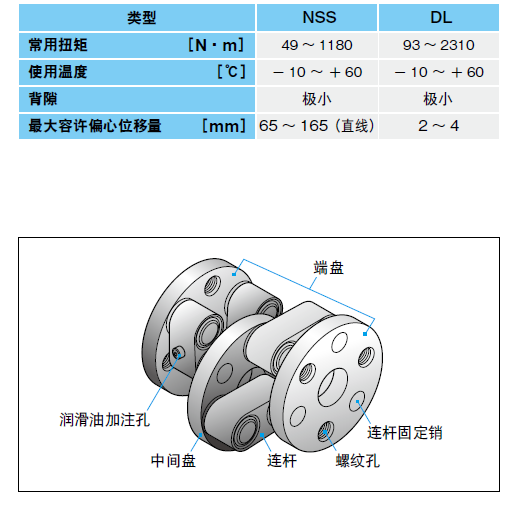

■ 工作原理

施密特联轴器是一种利用连杆曲柄运动的轴心不同的联轴器。

输入一方端盘的轴力通过连杆和中间盘传递到另一方的端盘。除了轴承的轻微摩擦损失外,驱动侧能量能够以转速和扭矩的形式切实传递到从动侧。

3

● 选型步骤

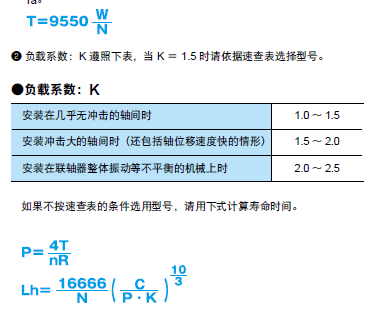

❶ 根据驱动机的输出容量:W、使用转速:N 计算施加在联轴器上的扭矩:Ta。

4

W:驱动机的输出容量[k W]

P:轴承负载[N]

R:销的节圆半径[m]

T:传递扭矩[N・m]

n:连杆总数(标准品为3×2 = 6)

Lh:寿命时间[h]

N:联轴器转速[min–1]

C:轴承基本负载容量[N]

K:负载系数

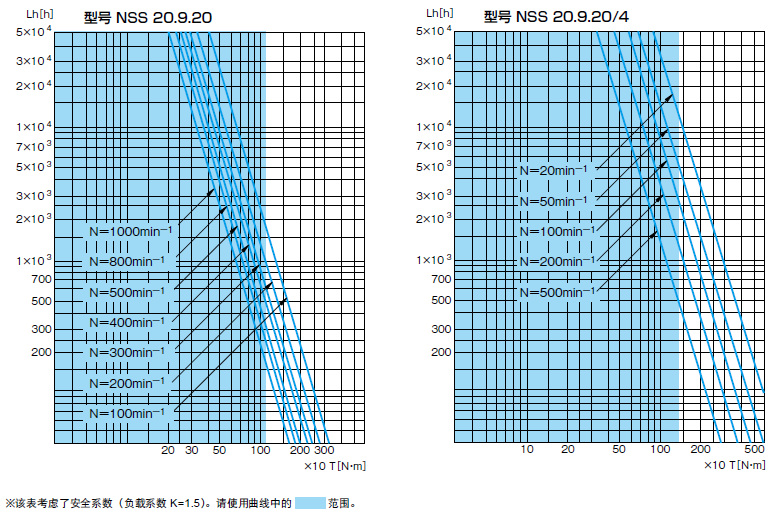

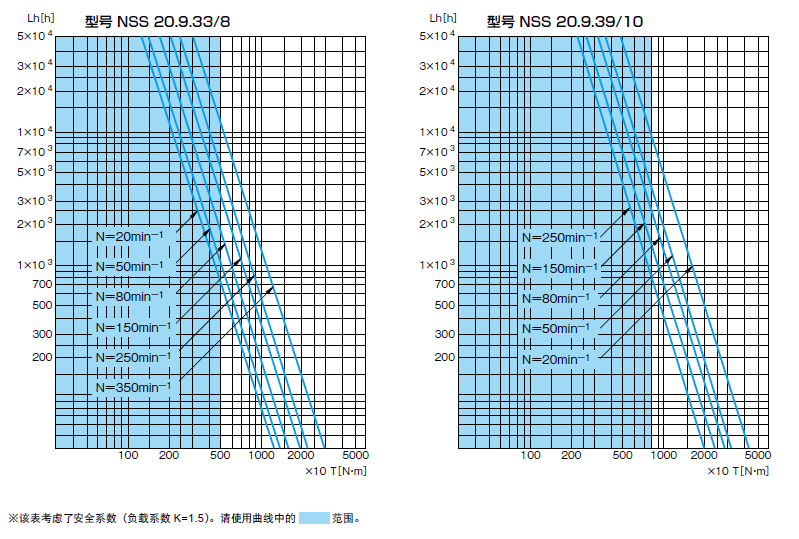

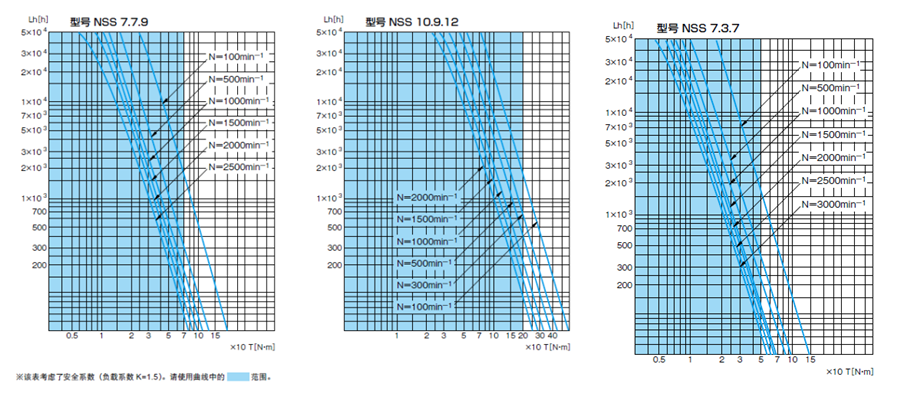

5

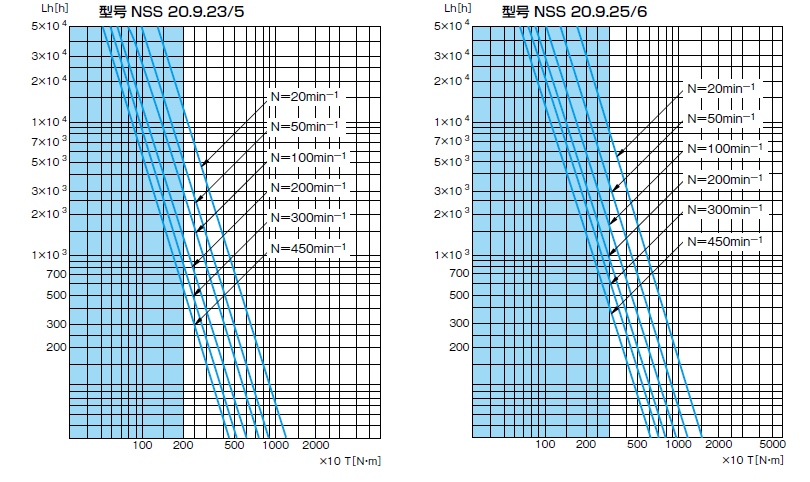

blob

blob

blob

blob

NSS 机型设计方面的确认事项

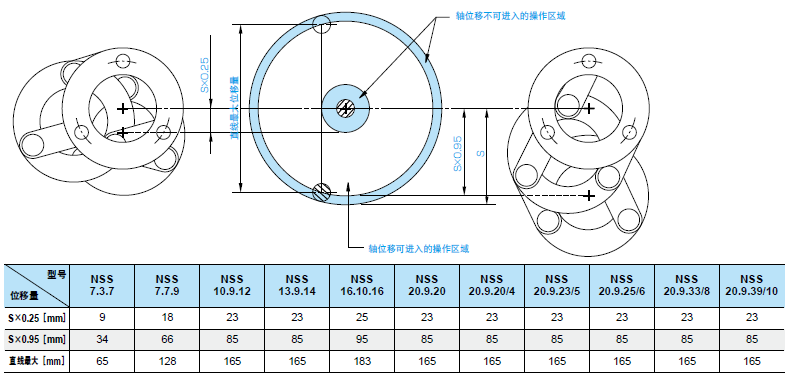

❶ 使用中请保证两轴的位移量在S×0.25 至S×0.95 的范围内。

blob

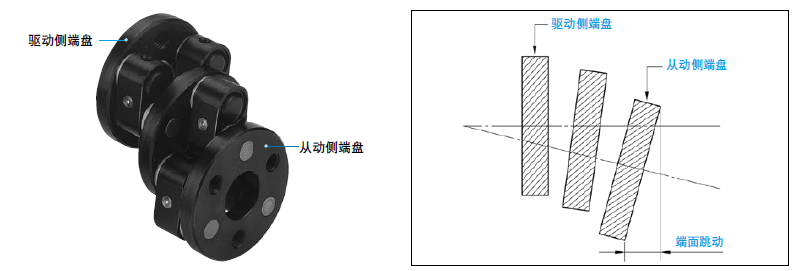

❷ 请保持驱动轴和从动轴平行。

  请调节联轴器两轴的装配角度误差,使得在安装后以及运转中联轴器的端面跳动符合下表。

blob

blob

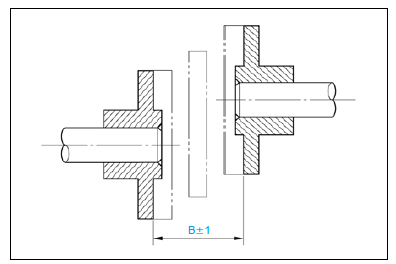

❸ 在设计和安装中,请保证联轴器安装时和使用时的轴向长度在基准尺寸B 的

±1mm 以内。

❹ 设计上请保证弯曲载荷、推力载荷不作用在联轴器上。此外,使用中请注意安装方法,避免联轴器处于纵向位置或倾斜。

❺ 关于轴承润滑油,请使用相当于日本工业标准(JIS)黄油K2220 规定的1种1 号或2 号的产品。

❻ 请在旋转部位安装保护盖板。安装时请注意手不要被夹在盘片与连杆间。

❼ 安装重物时,请务必使用吊环螺栓安装。客户可将吊环螺栓固定在两侧的端盘上使用,但如果比端盘宽,起吊时连杆部分与吊环螺栓接触,从而导致破损,因此请注意吊环螺栓的大小、安装位置。

注 意

请务必将驱动轴、从动轴安装误差引起的端面跳动调节在容许值以下。如果端面跳动超过容许值,产品会在非常短的时间内破损。

DL 机型型号选用

选型步骤

❶ 请根据发动机的输出功率P 和联轴器的使用转速n 计算施加在联轴器上的扭矩Ta;

blob

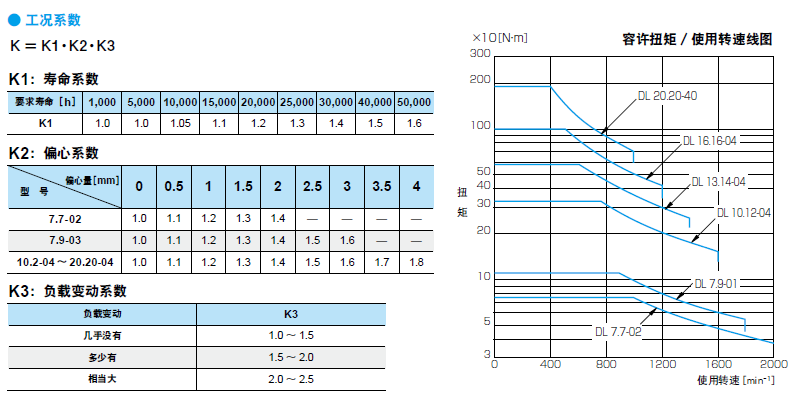

❷ 请根据使用条件、运转条件等决定工作状况系数k,计算施加在联轴器上的补偿扭矩Td;

blob

请选择联轴器的常用扭矩(Tn)大于补偿扭矩(Td)的尺寸。

blob

■ DL 机型设计方面的确认事项

❶ 请保持驱动轴和从动轴平行。

  请调节联轴器两轴的装配角度误差,使得在安装后以及运转中联轴器的端面跳动值符合下表。

blob

blob

❷ 在设计和安装中,请保证联轴器安装时和使用时的轴向长度在基准尺寸B 的±1mm 以内。

❸ 设计上请保证弯曲负载、轴向负载不作用在联轴器上。此外,使用中请注意安装方法,避免联轴器处于纵向位置或倾斜位置上时使用。
