MOR 挠性联轴器 - 十字滑块型

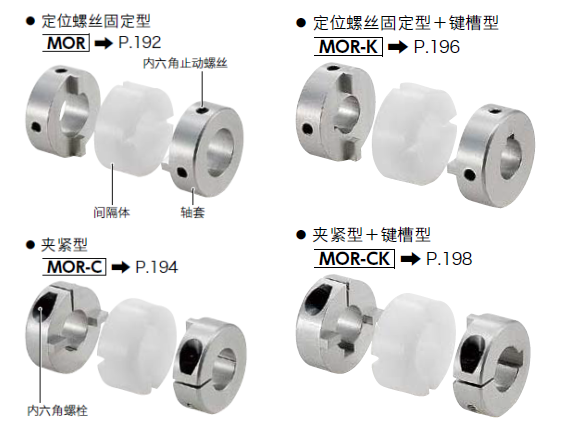

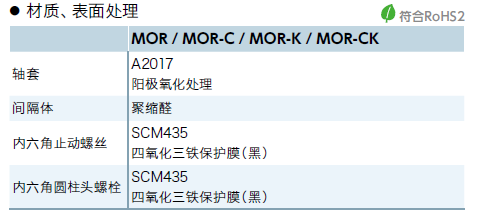

构造

● 十字滑块型挠性联轴器。

● 通过轴套与间隔体的滑移，允许有较大偏心、偏角存在。

● 因误差调整量而产生的轴向反作用力变小，减轻了轴的负担。

● 构造简单，组装方便。

● 型号指定

MOR -20CK-6-10

产品

符号

尺寸轴孔径

请参阅尺寸表，指定型号。

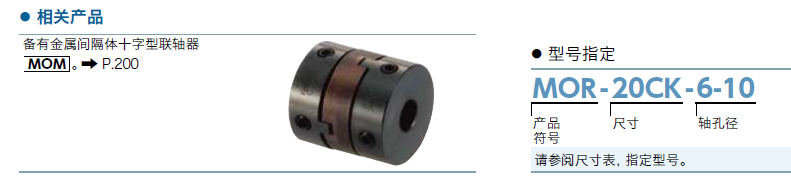

● 相关产品

备有金属间隔体十字型联轴器

MOM 。 ➡ P.200

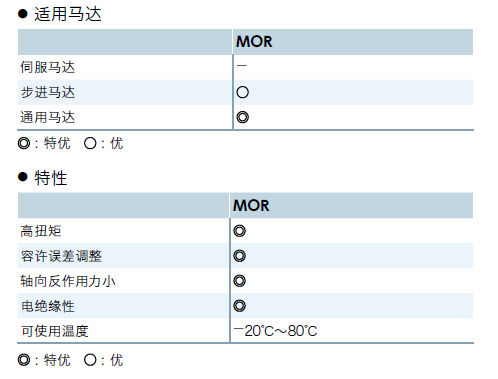

● 用途

阴极溅镀装置/零件进料器/缝纫机/娱乐器材

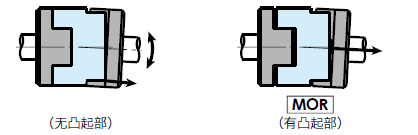

● 间隔体的突起构造

间隔体的凸起构造允许有较大偏角的存在。以减轻轴的负担。

如果是间隔体无凸起部的十字滑块型联轴器，则轴套会在外径附近与间隔体接触，导致容许偏角变小（1°-1.5°）。同时轴上会产生弯曲力矩。NBK的十字型联轴器的凸起部即为支点，允许有偏角存在，而且不会产生弯曲力矩。因此，容许偏角变大（3°），且减轻了轴的负担。

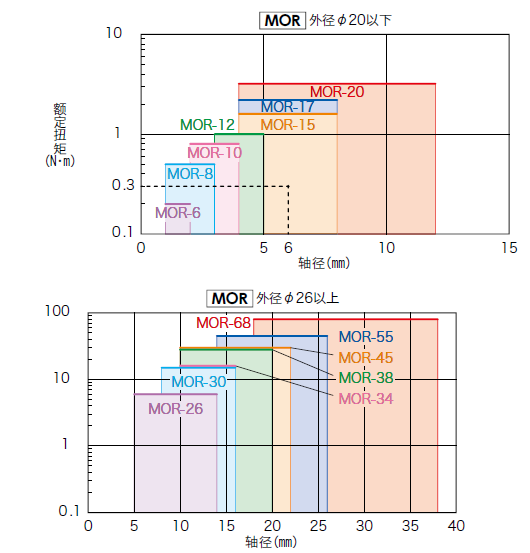

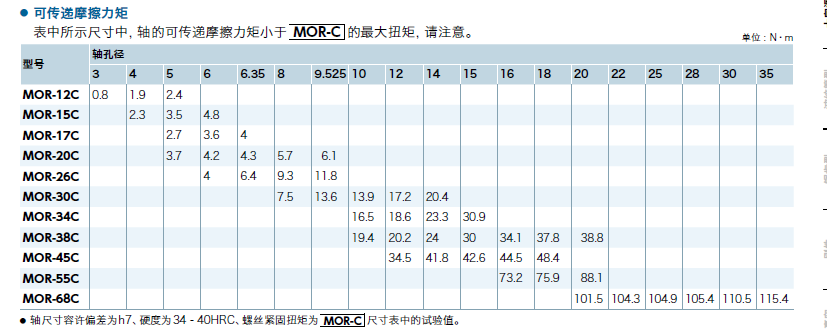

● 选型示例

选型条件为轴径φ6、负荷扭矩0.3N ·m 时， 选型规格为

MOR-15 。

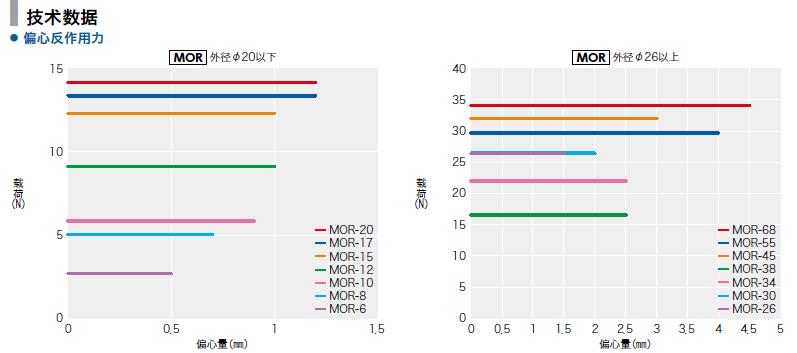

轴套与间隔体的初始滑移负载值。

磨合运动后，滑移负载变小，通过调整误差降低轴负载，减轻轴等的负担。

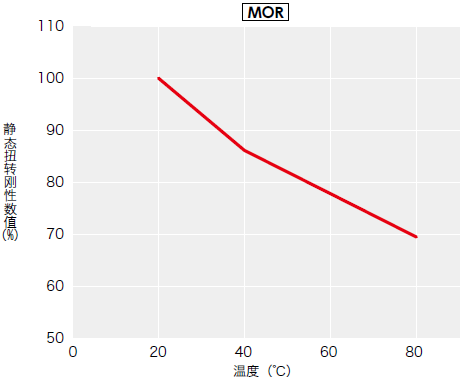

以20℃时静态扭转刚性数值为100%时的值。使用温度范围内的扭转刚性变化情况如图表所示。使用时， 请注意响应性的下降。
