挠性联轴器Flexible Coupling - W 系列

【产品特点】

• 公制的尺寸及紧固件规格
• 可加工公制和英制的孔径
• 可选材质为7075-T6 铝合金或17-4PH 不锈钢

5分钟轻松选对联轴器

0769-22805355

详细介绍

MC 系列作为一种用途广泛的联轴器，能够提供较大范围的扭矩和孔径，以及0.03in. 的偏心承载能力。此外，MC 系列还可以选配键槽。所以无论是导轨丝杠还是传送带，MC 系列都可以满足您的使用要求。还系列产品可选择铝合金制和不锈钢制。

1.3

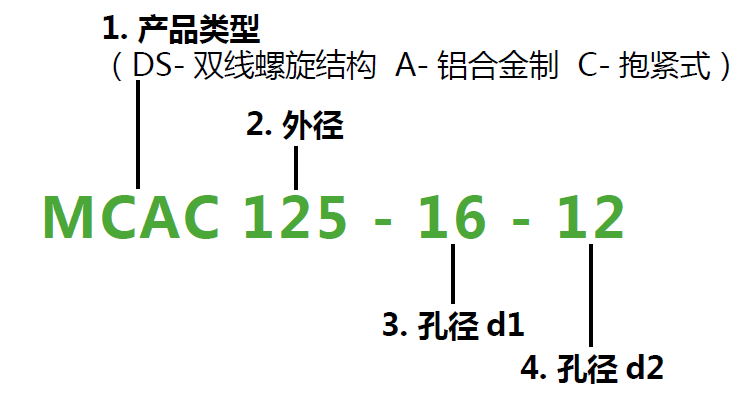

1. 产品类型：

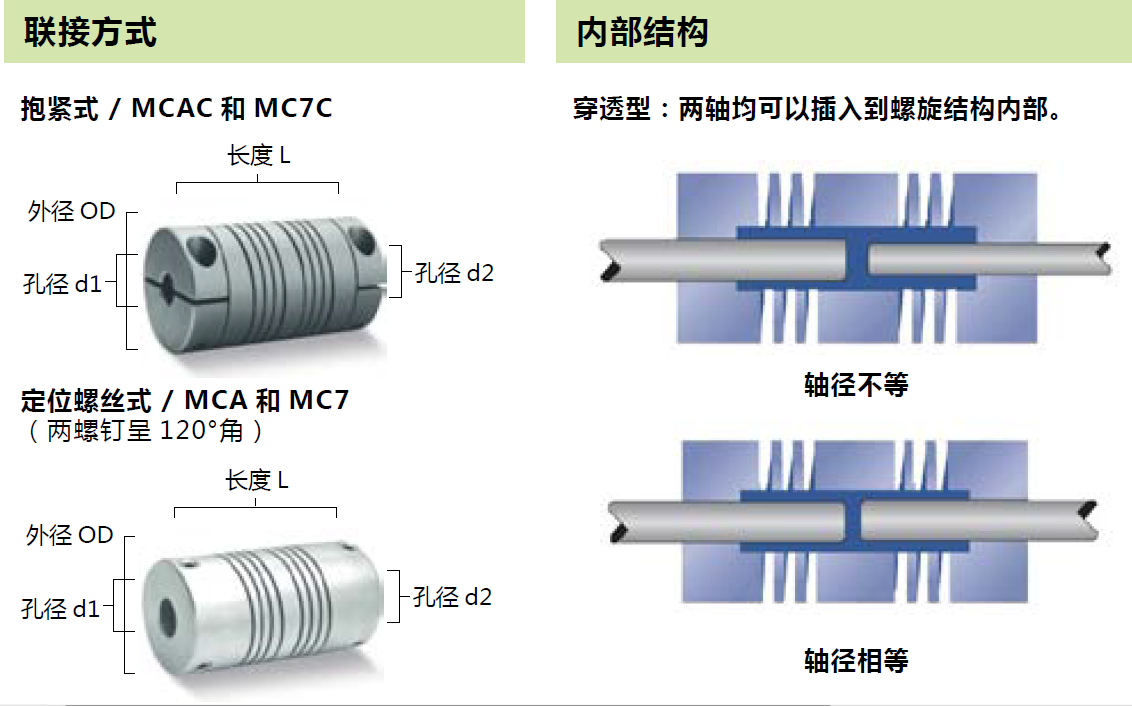

WAC - 铝合金制，抱紧式

WA - 铝合金制，定位螺丝式

W7C - 不锈钢制，抱紧式

W7 - 不锈钢制，定位螺丝式

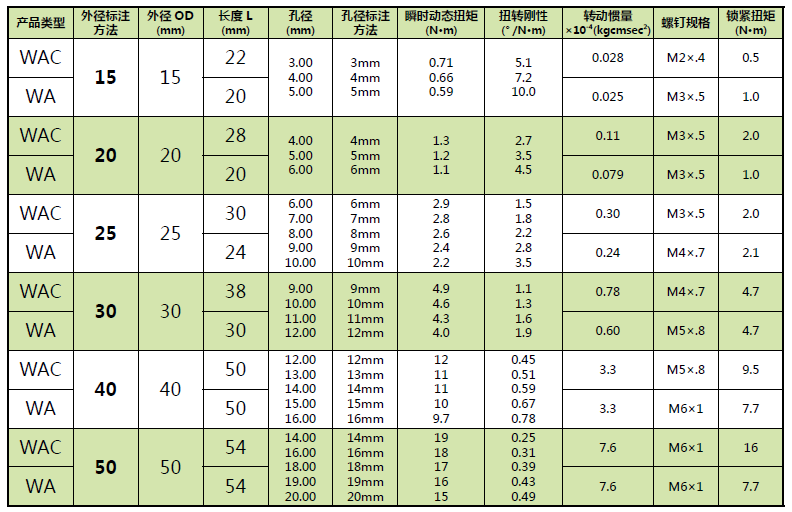

2. 外径：请根据产品性能在下面的表格中选择合适的外径。

3/4. 孔径：请根据下表中的可选孔径来选择。每一个孔径均可选择公制和英制的尺寸。请务必注意孔径的后面是否有mm。例如 -10mm 代表10mm 的公制孔径。而 -10 则代表10/32in，也就是7.94mm。此外请务必将较大的孔径写在前面。

※ 最大容许误差：偏角5°，偏心0.25mm，轴向位移±0.25mm。

※ 表中的动态扭矩为瞬时值。如需要不反转的数值，请将该值除以2。反转的情况下请除以4。如使用的扭矩接近临界值，请联系我们协助分析。

※ 正常情况下，孔径的公差为+0.05/-0.00mm。如需要其他特殊的公差，请联系我们。

※ 表中孔径为标准孔径。关于非标的孔径，请参考第22 - 23 页的表格。

※ 表中的转动惯量是最小孔径时之值。

※ 该系列中外径为40mm 和50mm 的产品可追加键槽。

1.6

1.1

1.11
