NBK膜片联轴器基础解说

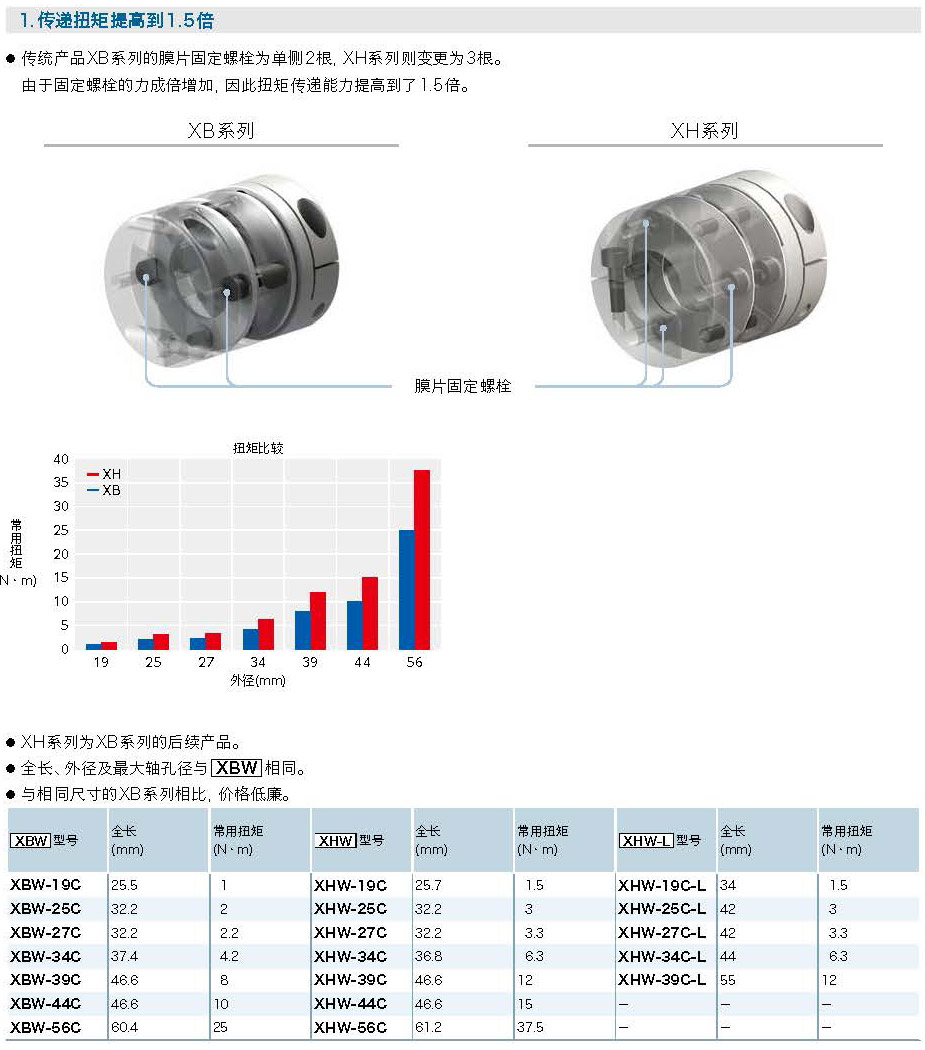

1.传递扭矩提高到1.5倍

●传统产品XB系列的膜片固定螺栓为单侧2根，XH系列则变更为3根。由于固定螺栓的力成倍增加，因此扭矩传递能力提高到了1.5倍。

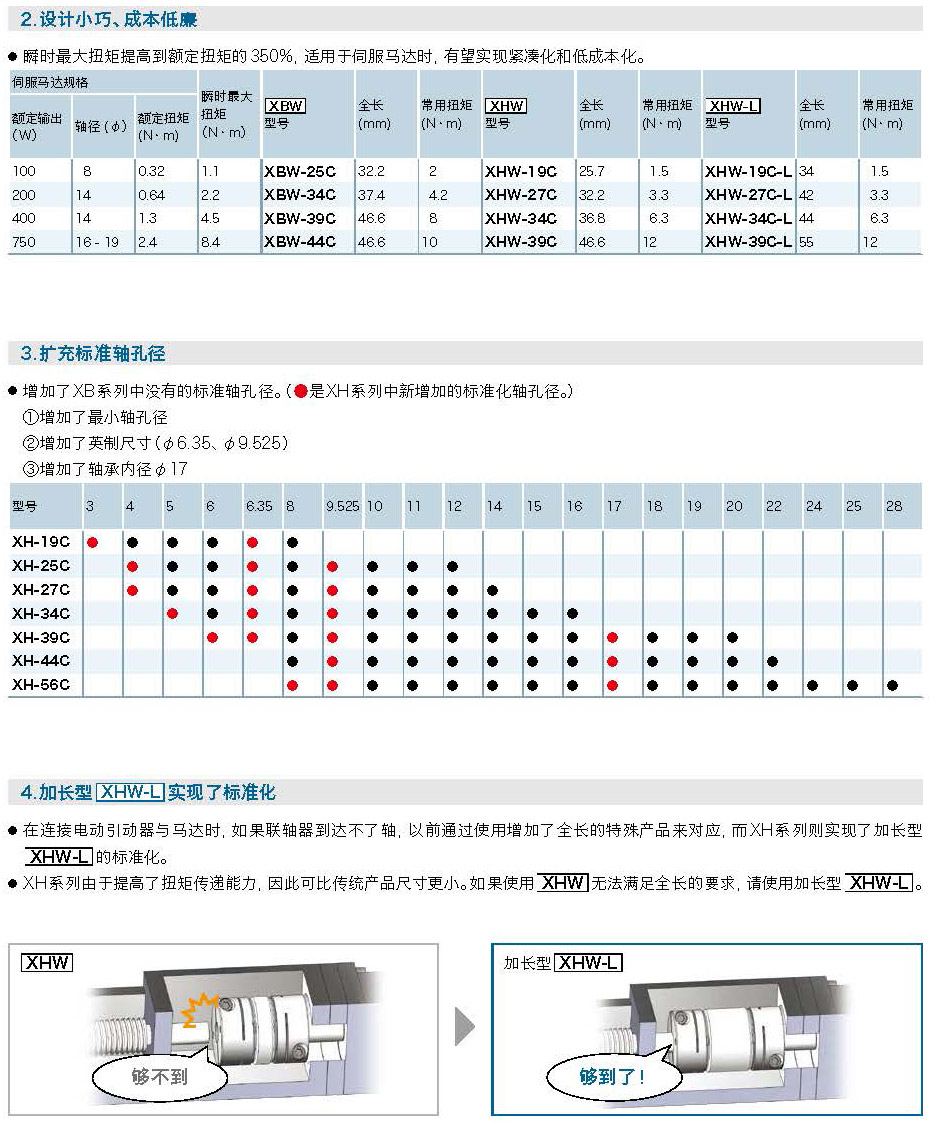

2.设计小巧、成本低廉

●瞬时最大扭矩提高到额定扭矩的350%，适用于伺服马达时，有望实现紧凑化和低成本化。

3.扩充标准轴孔径

●增加了XB系列中没有的标准轴孔径。（●是XH系列中新增加的标准化轴孔径。）

①增加了最小轴孔径

②增加了英制尺寸（φ6.35、φ9.525）

③增加了轴承内径φ17

4.加长型XHW-L实现了标准化

●在连接电动引动器与马达时，如果联轴器到达不了轴，以前通过使用增加了全长的特殊产品来对应，而XH系列则实现了加长型

XHW-L的标准化。

●XH系列由于提高了扭矩传递能力，因此可比传统产品尺寸更小。如果使用XHW无法满足全长的要求，请使用加长型XHW-L。
