NBK联轴器连接方式及安装与维护

连接方法

连接到轴的方法有以下 7 种。请根据用途选择。

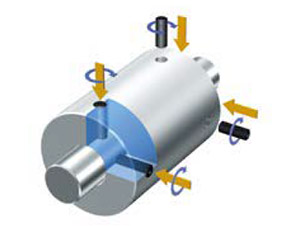

❶定位螺丝固定型

成本低，是最普通的连接方法。 但螺丝前端会直接与轴接触，会 划伤轴或导致难以拆卸，因此使 用时请注意。

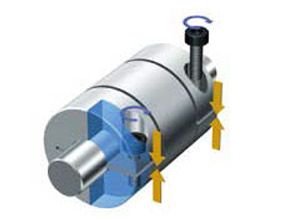

❷夹紧型 通过螺丝的紧固力使轴孔收缩， 从而夹紧轴。可轻松安装、拆卸， 不会划伤轴。

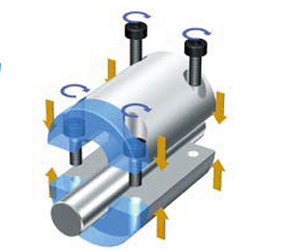

❸分离型 可将轴孔部完全剖分。无须移动 装置即可简单安装、拆卸。此外， 不会划伤轴。

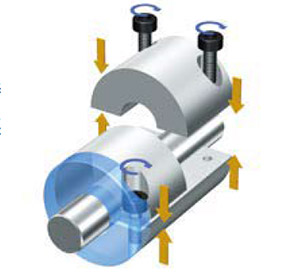

❹半分离型 轴套的一半为夹紧型，另一半为 分离型的连接方法。可将轴连接 在夹紧型侧，而仅在分离型侧连 接装置。

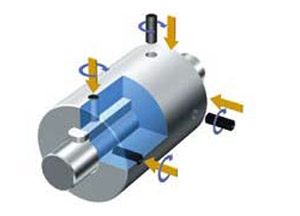

❺键槽型 与定位螺丝固定型相同，是普通 的连接方法，比较适用于高扭矩 的传递。为了防止向轴向移动， 同时使用定位螺丝固定型和夹紧型。

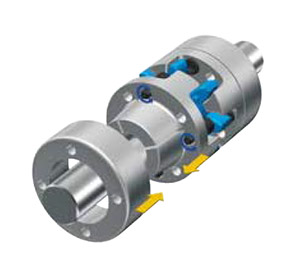

❻胀紧套型 利用了锥形楔效应的连接方法， 可切实而牢靠地连接。适用于传 递高扭矩，最适合于机床的主轴。

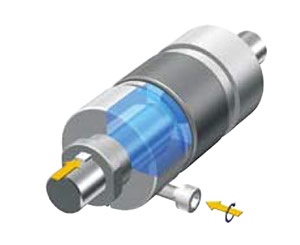

❼接头+夹紧型将接头插入夹紧型中，适用于伺服马达1/10锥形轴。

误差的调整

❶ 挠性联轴器在容许有误差的同时传递旋转角和扭矩，当误 差超过容许值时，会发生振动，大幅缩短联轴器寿命。此时 请务必进行误差调整。

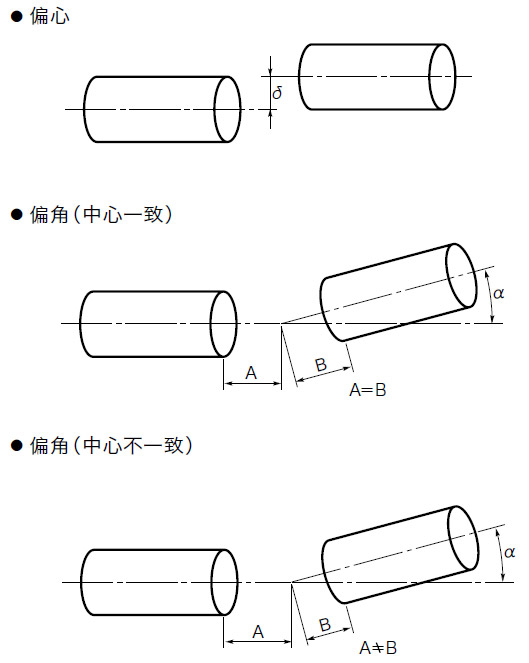

❷ 轴心的误差分为偏心（两个轴心的平行误差）、偏角（两个轴 心的角度误差）和轴向偏差（轴方向的偏移）三种。请进行轴 的误差调整，以使误差在本产品目录的尺寸和性能表中标 示的容许值以下。

❸ 尺寸和性能表中标示的误差容许值，是指偏心、偏角、轴向 偏差的任意一个单独发生时的值。2  个以上的误差重合时， 各自的容许值为 1/2。

❹ 误差不仅在将联轴器装入设备时会产生，还会因运动中的 振动、热膨胀、轴承的磨损等原因而产生。因此，推荐的误 差为容许值的 1/3 以下。

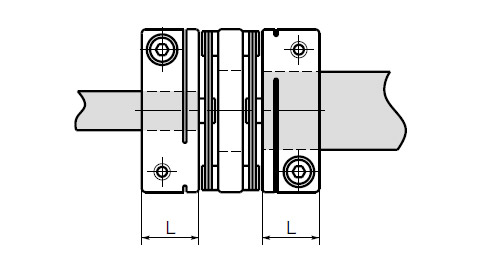

轴插入量

轴插入联轴器的插入量应为产品目录中刊载的轴套长度（L  尺 寸）。如果插入过短，会导致轴打滑或夹紧部分损坏。 如果插入过长，会因联轴器内部轴的干涉而导致损坏。
